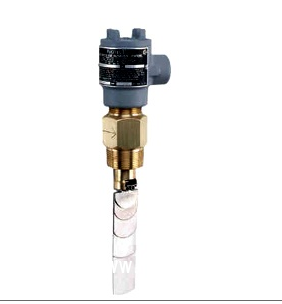

V4系列大管径档片式流量开关(防爆)
使用
对于管路中液体、气体和流动固体的流量变化或断流具有可靠的保护。提供用户指定的或通用的多层叶片可以现场安装在管径11/2"以上的管道上。设计符合NEMA-4水密结构。
特点:
简便可靠——V4系列流量开关可用来自动保护设备和管道系统免受流量减少或断流所带来的损坏。这种独特的磁驱动开关设计可保证优良的性能,使其广泛应用于世界上数以千计的管路和加工厂中。多层叶片可适合尺寸为1 1/2″或更大的管道,也可以从厂家定做。仪表不含导致故障发生的波纹管、弹簧和密封等。相反,在图示固体金属开关主体中有一个磁铁吸引自由摆动的叶片,并且通过一个简单杠杆来驱动SPDT快动开关。
特征——设计简单的防止渗漏开关主体,能承受140bar的压力,可消除过程液体进入开关部件的可能。螺纹管的外壳盖允许在不断开整个处理过程情况下检查和拆卸电子组件十分容易。一定在切断电源的情况下进行。仪表可通过一个丁字接头,thred-o-let或法兰快速简便地直接安装在管道内。摆式叶片运动对液体流速能作出准确而持久地响应。多层式叶片或用户定作的叶片既具有对低流量的灵敏度又具有承受高流量的强度。如果需要,还可在安装过程中接一个延时记时器。所有开关均防爆,列入UL和CSA中,Class I,Groups C&D;Class II,GroupsE,F和G,或CENELEC/SAA EExd IIB T6(T amb.=75℃);而且被FM认可的。
应用:
保护发动机、泵以及其它设备免受低流量或断流所带来的损害,控制泵等设备的顺序操作,自动启动辅助泵和引擎或驱动报警和系统。当冷却系统出现故障时,水冷引擎、机器以及操作过程停止。当气流通过加热线圈失败时,使燃烧器停止工作。根据流量控制调节器。如果冷却液油停止流动时,机器将停止工作。
技术指标:
防爆外壳:U.L和C.S.A. I级,C和D组; II级, E,F和G组,CENELEC:EEXD IIB T6(T amb.=75℃)。ATEX:Ex DII CT6(Tamb=60℃)
温度限制:标准135℃;高温选择(非U.L C.S.A 或CENELEC/SAA)最大205℃
工作压力:黄铜:70bar; 316不锈钢:140bar;只有SPDT不锈钢外壳可达到350bar
额定电流和电压:U.L 或CENELEC/SAA:10A@125/250VAC C.S.A; 5A@125/250VAC.;5A(电阻),3A(电感)@30 VD选择值(非U.L C.S.A 或CENELEC/SAA);MV选择:干电路黄金接点额定值为:1A@125VAC, 1A(电阻),1/2A(电感)@30 VDC; MT选择:205℃,5A@30VDC
接线:U.L/ C.S.A标准:16线规铜线, 6英寸(152毫米)长,用机械方法或焊接在开关上CENELEC/SAA标准:接线板
开关体:经过磨削和钻孔的黄铜或不锈钢,其它材料也可
叶 片:316不锈钢1-9/16英寸(40毫米)宽,标准trim包括430不锈钢和焊接料,其它材料也可
管路连接:标准1-1/2″NPT用于安装在1-1/2″thredolet上,提供thredolet安装配件。
安 装:安装在垂直方向5度以内,便于操作,也可水平安装(垂直管道)。
重 量:1.96公斤
通用叶片启动-恢复范围:
冷水: 在1-1/2″管径的管道中,低至8.8-3.0GPM,高至在20英寸的管道中2900-1100 GPM。
空气:在1″管径的管道中,低至61-25SCFM,高至在20英寸的管道14300-5900 SCFM。
型 号
|
规格描述
|
V4-2-U
|
黄铜,通用叶片
|
V4-SS-2-U
|
316不锈钢,通用叶片
|
V4
|
黄铜,定做叶片
|
V4-SS
|
316不锈钢, 定做叶片
|
注:316不锈钢体,带430不锈钢磁铁浮子和叶片(接液部分),如采用不锈钢磁铁,则所有部件都应是316不锈钢。 |
配件:1-1/2″Thred-o-let--特殊管路尺寸
2-1/2″衬套--碳钢,宽叶片(用于通用型) 2″法兰--150#碳钢凸面法兰(用于定做型号)
V4流量开关对于冷水近似动作(上行数字)/解除动作(下行数字)流速:(以LPM(升/分钟)为单位)
叶片层
|
1.5"
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
1
|
26.67
11.67 |
56.7
30 |
167
83.3 |
367
150 |
800
450 |
1417
667 |
2267
1133 |
3400
1700 |
4550
2267 |
5300
3033 |
7567
3783 |
9083 |
1-2
|
|
26.7
15 |
86.7
53.3 |
190
132 |
500
333 |
867
567 |
1700
950 |
2467
1317 |
3400
1900 |
4550
2467 |
5483
3033 |
6817
3783 |
1-3
|
|
|
41.7
26.7 |
102
71.7 |
300
233 |
600
433 |
1133
683 |
1700
1033 |
2267
1317 |
2750
2083 |
3783
2267 |
4550
2650 |
1-4
|
|
|
|
65
45 |
233
167 |
450
333 |
867
567 |
1167
750 |
1633
1067 |
2083
1367 |
2650
1700 |
3217
2083 |
1-5
|
|
|
|
|
152
113 |
300
250 |
517
383 |
750
533 |
1100
750 |
1367
950 |
1733 |
2183
1517 |
V4流量开关对于空气近似动作(上行数字)/解除动作(下行数字)流速:(以LPM(升/分钟)为单位)
叶片层
|
1.5"
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
1
|
20
8 |
30
20 |
100
50 |
190
90 |
450
220 |
730 |
1100
600 |
1600
900 |
2200
1200 |
3000
1700 |
3800
2100 |
4700
2600 |
1-2
|
|
10
6 |
60
30 |
90
70 |
260
180 |
520
330 |
870
570 |
1300
800 |
1600
1000 |
2300
1500 |
2800
1800 |
3500
2300 |
1-3
|
|
|
30
20 |
60
50 |
180
130 |
340
240 |
570
400 |
870
610 |
1200
800 |
1600
1100 |
2000
1400 |
2500
1700 |
1-4
|
|
|
|
30
20 |
120
90 |
240
190 |
410
330 |
590
470 |
900
710 |
1200
900 |
1500
1200 |
1800
1500 |
1-5
|
|
|
|
|
60
50 |
150
120 |
310
250 |
470 |
760
590 |
1040
830 |
1300
1100 |
1700
1300 |
-D: DPDT接点
-MT:适用于所有不锈钢型号的高温结构(400℉),非U.L C.S.A 或CENELEC标准
-TR:延时继电器,(2)SPDT可在0-1或0-31秒内调整,非U.L C.S.A 或CENELEC/SAA标准
-CN:属于C.S.A 和CENELEC标准。
