C268微差压变送器
基本性能
- 具有6种现场可选量程
- setra可变电容传感技术
- 不锈钢亚弧焊接敏感元件
- 符合本安防爆认证ia ⅱ ct4(268ex 特选)
- ul94v-0阻燃性等级
- 标准精度为±1%fs
- 精度可达到±0.4%fs、±0.25%fs(特选)
- 最小测量范围为0～25pa
应用
环境污染控制、洁净工程、烘箱增压及炉通风控制、天然气、煤气管网监制、井下通风监测、医疗仪器及设备
技术参数
输出
电路：2线,具有误接线保护功能
输出：4ma±0.16ma～20ma±0.16ma
激励电压：9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(vdc)
最大环路电阻：800ω
环境参数
工作温度：-18～+65℃
储存温度：-54～+82℃
压力介质：空气或类似的非导电气体
温度影响
补偿范围：+5～+65℃
零点漂移：<0.06%fs/℃
量程漂移：<0.06%fs/℃
物理参数
壳体：铸铝材料
安装：￠3mm螺钉挂孔
压力连接：与1/4″软管相连的3/16″塔形压力接头 φ8塔形压力接口
电气连接：pg-9电缆锁紧装置
重量：347.5g
输出调节：零点和满量程调整可在壳体内部进行
性能参数
精度：±1.0%fs（标准）；±0.4%fs（可选）、±0.25%fs（可选）
非线性：±0.98%fs
迟滞：±0.2%fs
非重复性：±0.1%fs
过载能力：正负向均为70kpa(10psi)
预热漂移(典型值)：±0.1%fs
最大线压：70kpa
安装影响：范围0～25pa 零点漂移2.1fs/g 范围0～250pa 零点漂移 0.22fs/g 范围0～1250pa 零点漂移0.14fs/g

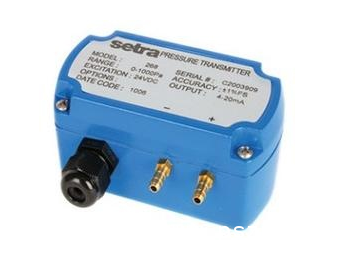

C268微差压变送器
C268微差压变送器由不锈钢膜片与固定电极构成一个可变电容，压力变化时，电容值发生变化。Setra独特的检测电路将电容值的变化转化为线性直流电信号。C268微差压变送器弹性膜片可承受70KPa过压（正向/负向均可）而不会损坏，C268微差压变送器已经进行了宽温度补偿，从而提高了温度性能和长期稳定性。用户可很方便通过开关进行现场量程调整，并可选LCD显示。C268微差压变送器可用来测量差压或表压（静态），输出4-20ma的电流信号。C268微差压变送器符合本质安全要求，防爆等级为iaIICT4（特选）可在防爆的环境下正常工作，最小测量范围可达0～25Pa，最大测量范围为0～25Kpa，在室温下精度为±1%FS，温度补偿范围在+5～+65℃。C268微差压变送器以其卓越的性能价格比广泛应用于天然气管道监测,电厂风压检测、科研等领域.如暖通空调、实验室、能量管理系统、风扇控制、环境污染控制、洁净工程、煤气管网系统、井下通风监测、医疗仪器及设备。
主要技术特点：
美国进口，此产品严格执行美国军用标准MILL-45208A和MILL-STD-45562A，极高性价
最小测量范围可达0～25Pa，最大测量范围为0～25Kpa
SETRA可变电容传感技术，不锈刚隔离膜片，测量稳定精度极高，可达±0.25%FS，±0.4%FS。
温度补偿范围宽：+5～+65℃
过载能力强：可达70KPA
采用不锈刚亚弧焊接敏感技术
UL94V-0阻燃性等级，且有误接线保护功能
符合本安防爆认证：iaIICT4(c268特选)
主要技术参数：
测量范围：最小0—25PA，最大0－25KPA
供 电：9－30VDC
输出信号：二线4－20MA.，三线0－5V，0－10V
储存温度：-54--82℃
介 质：空气或类似的非导电气体
精 度：标准±1%FS，特选可达±0.4%FS，±0.25%FS
过载能力：正负向均为70KPA
工作温度：-18--65℃（工作温度仅对电子元件而言，测量介质的温度可更高或更低）
输出调节：零点和満量程调整可在壳体内部进行；具有6种现场可选量程。
防护等级：IP65/NEMA-4
阻燃等级：UL94-0
